PCH系列環錘式破碎機

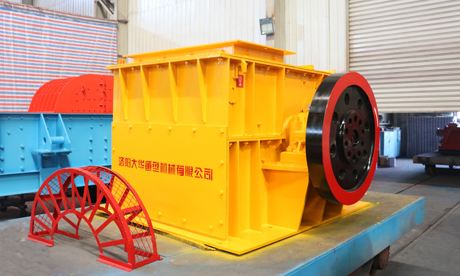

PCH系列環錘式破碎機-01

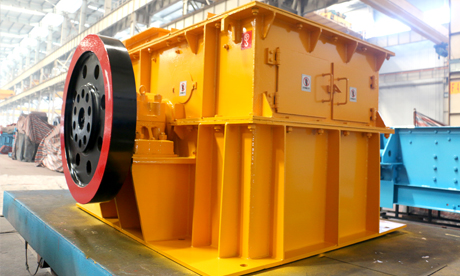

PCH系列環錘式破碎機-02
PCH系列環錘式破碎機
PCH系列環錘式破碎機
PCH系列環錘式破碎機產品介紹
PCH系列環錘式破碎機是吸收了錘式破碎機和反擊式破碎機兩種破碎機的優點后，經優化設計而推出的新型破碎機械，該機具有運轉平穩可靠、使用壽命長、結構緊湊、維修方便、能耗低等特點。PCH系列環錘式破碎機不僅可以用于破碎生產線、制砂生產線，也可在選礦生產線中替代圓錐式破碎機。
應用領域：適用于水泥、建材、化工、電力、冶金等工業部門的中碎、細碎作業。
適用物料：適合破碎抗壓強度小于150MPa的各種脆性、中硬、含水量較少的物料，如石灰石、焦炭、煤等物料。
PCH系列環錘式破碎機工作原理
環錘式制砂機由轉子、機體、調節機構等主要部分組成，電動機通過彈性柱銷聯軸器直接驅動轉子。
轉子部分由主軸、端部圓盤、錘頭卡盤、錘軸等主要零件組成。環錘吊掛在錘軸上，錘軸安裝在端部圓盤和錘頭卡盤上，端部圓盤和卡盤用平鍵和圓螺母固定在主軸上。
機體部分由上下機殼、破碎板、篩板、篩架、襯板等主要零件組成。破碎板和篩板安裝在篩架上。篩架的一端用軸懸掛在上機體兩側的軸座上，另一端通過連接板與調節機構相連。襯板安裝在機殼兩側的內壁上，用以保護機殼不受磨損。破碎篩板與轉子形成破碎腔。機器的調節部分通過篩架托軸的偏心轉動進行調節，也有的是蝸桿、蝸輪、指針、指示牌等組成的調節機構進行調節。
環錘式制砂機是一種帶有環錘的沖擊式破碎機。環錘不僅能隨轉子公轉，還能繞錘軸自轉。物料進入破碎腔后，首先受到隨轉子高速旋轉的環錘的沖擊作用而破碎，被破碎的物料從環錘處獲得動能，高速地沖向破碎板，受到第二次破碎，然后落到篩板上，受到環錘地擠壓和磨剝進一步破碎，并透過篩孔排出。不能破碎地物料雜物進入金屬收集器，爾后定期清除。
出料粒度的調節，是通過更換不同孔隙的篩條或篩板來實現的，一般篩條或篩板出料粒度為30mm，如選擇別種出料粒度，須訂貨時專門提供，用戶是否需要制造廠配置旁漏斗，訂貨時必須注明。
PCH系列環錘式破碎機產品特點
1、錘頭設計合理，鑄造工藝先進，具有沖擊力大、使用壽命長的特點。
2、進料口大，破碎腔高，適應于硬度高、塊度大的物料，且成品石粉少。
3、可據客戶要求調整篦條間隙，改變出料粒度，以滿足不同用戶的需求。
4、設備整體設計合理、造型美觀、結構緊湊，具有易損件少，維修方便等優點。
5、本機集沖擊、反擊、撞擊(石打石)破碎功能于一身，生產效率高，機件磨耗小，綜合效益顯著，廣泛用于人工造砂。
PCH系列環錘式破碎機技術參數
| 規格型號 | 給料粒度 | 排料粒度 | 生產能力（m3/h） | 功率 | 外形尺寸 | 重量 |
| PCH0808 | 200 | ＜15 | 18-37 | 45 | 1750×1620×1080 | 5030 |
| PCH1010 | 300 | ＜15 | 50-100 | 90-110 | 2100×2000×1340 | 7200 |
| PCH1016 | 300 | ＜30 | 250-300 | 155-220 | 2700×2000×1350 | 12000 |
| PCH1212 | 300 | ＜30 | 260-320 | 132-280 | 3100×2400×1750 | 13600 |
| PCH1216 | 350 | ＜30 | 380-500 | 220-355 | 3100×2800×1750 | 19100 |
| PCH1221 | 400 | ＜30 | 500-625 | 450 | 3620×3350×1950 | 24500 |
