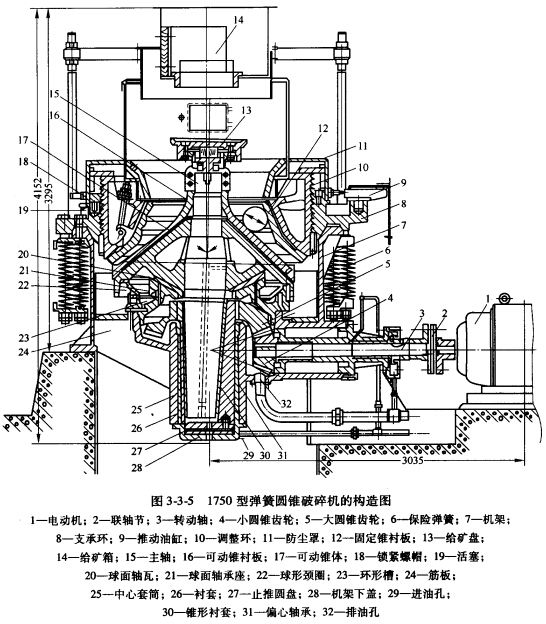

圖3-3-5為1750型彈簧圓錐破碎機的構造圖。它與旋回破碎機的構造大體相似，但有區別，現簡介如下。

工作機構是由帶有錳鋼襯板的可動圓錐和固定圓錐(調整環10)組成。可動錐的錐體壓裝在主軸(豎軸)上。主軸的一端插入偏心軸套的錐形孔內。在偏心軸套的錐形孔中裝有青銅材套或MC-6尼龍襯套。當偏心軸套轉動時，就帶動可動錐做旋擺運動。為了保證可動錐做旋擺運動的要求，可動錐體的下部表面要做成球面，并支承在球面軸承上�？蓜�(dòng)錐體和主軸的全部重力都由球面軸承和機架承受。

應當指出，在圓錐破碎機的偏心軸套中，采用尼龍襯套代替青銅襯套是一項比較成功的技術革新。生產實踐證明，尼龍襯套具有耐磨、耐疲勞、壽命長、質量小和成本低等優點，是一種有前邊的代用材料。

圓錐破碎機的調整裝置和鎖緊機構，實際上都是固定錐的一部分．主要是由調整環10、支承環8、鎖緊螺帽18、推動油缸9和鎖緊油缸等組成。其中調整環和支承環則構成排礦口六寸的調整裝置。支承環安裝在機架的上部，并借助于破碎機周圍的彈簧6與機架7貼緊。支承環上部裝有鎖緊油缸和活塞(1750型圓錐破碎機裝有12個油缸，2200型圓錐破碎機裝有16個油缸)，而且支承環與調整環的接觸面處均刻有鋸齒形螺紋。兩對撥爪和一對推動油缸分別裝在支承環上。破碎機工作時，高壓油通入鎖緊缸使活塞上升，將鎖緊螺帽和調整環稍微頂起，使得兩者的鋸齒形螺紋呈斜面緊密貼合。調整排礦口時，需將鎖緊缸卸載，使鋸齒形螺紋放松，然后操縱液壓系統，使推動缸動作，從而帶動調整環順時針或反時針轉動，借助鋸齒形螺紋傳動，使得固定錐上升或下降，以實現排礦口的調整。

保險裝置是這種破碎機的安全保護措施，就是利用裝設在機架周圍的彈簧作為保險裝置。當破碎腔中進入非破碎物體時，支承在彈簧上面的支承環和調整環被迫向上抬起而壓縮彈簧．從而增大了可動錐與固定錐的距離，使排礦口尺寸增大，排出非破碎物體，避免機件的損壞。然后，支承環和調整環在彈簧的彈力影響下，很快恢復到原來位置，重新進行碎礦。

應該看到，彈簧既是保險裝置，又在正常工作時維持破碎力，因此，它的張緊程度對破碎機的正常工作具有重要作用。在擰緊彈簧時，應當考慮留有適當?shù)膲嚎s余量，對于2200型圓錐破碎機至少留有90mm，1750型破碎機約為75mm，1200型破碎機約為56mm。表3-3-2為我國生產的彈簧圓錐破碎機的定型產品的技術規格。
