液壓系統代替?zhèn)鹘y(tǒng)肘板的過載保護

液壓系統代替?zhèn)鹘y(tǒng)肘板的過載保 護 通常情況下，顎式破碎機的過載保護是用肘板來 實現的。肘板的制造材料一般為鑄鐵，在破碎機的工作過程中出現負載超過設計的過載情況下，肘板就會斷裂，以達到保護破碎機其他零部件的目的。顯然，以肘板作為過載保護的方法有一些缺點，肘板破壞斷裂后需要更換新的肘板，發生備件消耗并占用一定的檢修時間，增加設備的運行成本，大型設備的肘板更換在實施上是非常困難的。在肘板的過載保護替代方面，已經經過了氣動液壓聯合過載保護和液壓過載保護兩個階段。

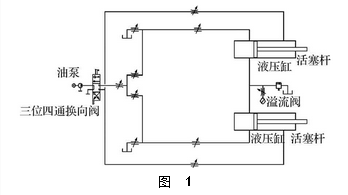

下面以 Ａｕｔｏｍａｔｉｃ Ｗｅｉｄｉｎｇ 公司開發并在 Ｌｉｐｐｍａｎｎ ３０６２ 顎式破碎機上應用的代替肘板起到過載保護作用的液壓過載保護系統為例介紹一種典型的顎式破碎機液壓過載保護、調節系統。該液壓系統的原理圖如圖 １。

該液壓保護、調節系統既可以應用于簡擺 （雙肘板） 顎式破碎機，也可以應用于復擺 （單肘板） 顎式破碎機，同時，也可以根據具體的結構設計增加或減少液壓缸的數量。

該液壓保護、調節系統主要有以下功能：

（１）過載保護根據工況的需要，設定溢流閥的溢

流壓力。當破碎機發生過載時，溢流閥開啟，活塞桿在壓力的作用下向后移動，同時動顎體向后移動而對破碎機的傳動和工作機構起到過載保護作用；

（２）調整破碎機的排料粒度使用傳統的肘板過載保護裝置，通過調整肘板座后面的墊板的厚度達到調整排料粒度的目的。這種調整方式工作量大，操作煩瑣。使用液壓保護、調節系統來調整排料粒度的優勢是非常顯而易見的；

（３）卡阻物料的清理在由于物料原因?qū)е缕扑闄C(jī)卡阻無法運轉，而破碎機又沒有發生過載的情況下，

利用上述保護、調節系統操作，活塞桿向左移動，就可以非常容易地清理卡阻物料了。
