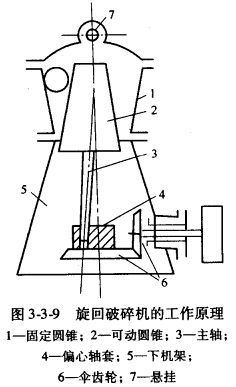

圓錐破碎機的類型和構造雖有區別，但是它們的工作原理基本上是相同的。旋回破碎機的工作原理如圖3-3-9所示。它的工作機構是由兩個截頭圓錐體——可動圓錐和固定圓錐組成�？蓜訄A錐的主軸支承在破碎機橫梁上面的懸掛點，并且斜插在偏心軸套內，主軸的中心線與機器的中心線問的夾角約2-3。當主軸旋轉時，它的中心線以懸掛點7為頂點畫一圓錐面，其頂角約4-6，并且可動圓錐沿周邊靠近或離開固定圓錐。

當可動圓錐靠近固定圓錐時，處于兩錐體之間的礦石就被破碎；而其對面，可動圓錐離開固定圓錐，已破碎的礦石靠自重作用，經排礦口排出。這種破碎機的碎礦工作是連續進行的，這一點與顎式破碎機的工作原理不同。礦石在旋回破碎機中，主要是受到擠壓作用而破碎，但同時也受到彎曲作用而折斷。

應當指出，旋回破碎機的可動圓錐，除了由傳動機構推動圍繞固定圓錐的軸線轉動外，還有因偏心套與主軸之間的摩擦力矩圍繞本身軸線的自轉運動，自轉數約為10-15r/min，它的運動狀況與陀螺相似，都是旋回運動。當破碎機空載運轉時，作用在主軸上的摩擦力矩M1，使可動圓錐繞本身的軸線回轉，其回轉力向與偏心軸套轉動方向相同；有載運轉時，除了有摩擦力矩M1的作用外，可動圓錐由于破碎力的作用又產個一個摩擦力矩M2。因為摩擦力F2＞F1(摩擦系數f2＞fl)，回轉半徑r2＞rl，所以M2＞M1，因而可動圓錐的自轉方向則與偏心軸套的回轉方向相反。

破碎機可動圓錐的自轉運動，可使破碎產品粒度更加均勻，且使可動圓錐襯板均勻磨損。

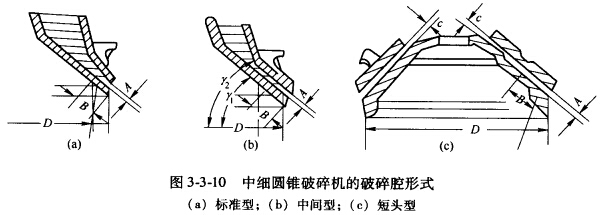

中、細碎圓錐破碎機，就工作原理和運動學方面而言，與旋回破碎機是一樣的，只是某些主要部件的結構特點有所不同而已�，F(xiàn)就這類破碎機的破碎腔形式來看，它又分為標準型(中碎用)、中間型(中、細碎用)和短頭型(細碎用)3種，其中以標準型和短頭型應用最為廣泛。它們的主要區別，就在于破碎腔的剖面形狀和平行帶長度的不同(圖3-3-10)，標準型的平行帶最短，短頭型最長，中間型介于它們兩者之間。例如，F(xiàn)2200圓錐破碎機的平行帶長度：標準型為175mm，短頭型為350mm，中間型為250mm。這個平行帶的作用，是使礦石在其中不止一次受到壓碎，因而保證破碎產品的最大粒度不超過平行帶的寬度，故適用于中碎、細碎各種硬度的礦石(物料)。由于圓錐破碎機的工作是連續的，故設備單位質量的生產能力大，功率消耗低。

旋回破碎機的規格是以給礦口寬度B表示。例如，1200/1800旋回破碎機，即給礦口寬度為1200mm，排礦口寬度為180mm。

中、細碎圓錐破碎機的規格則以可動圓錐下部的最大直徑D表示。
