高效顎式破碎機

高效顎式破碎機、效顎式破碎結構和工作原理

隨著全球經濟的發展，更加提倡“節約、節能、高效”的生產方式。國內外科技工作者通過幾十年研究表明，在工程應用的粉碎工藝中約有15%的電能用于破碎，85%的電能消耗于磨碎；破碎機的效率比磨機的效率高10 倍左右。因此通過提高破碎階段的效率，采取“多碎少磨”工藝，可實現節能降耗的目的。

高效振動顎式破碎機以其設計新穎、結構獨特，能破碎堅硬難破碎的脆性物料，破碎比高達9以上，能很好地現“多碎少磨”，節能降耗，能破碎合金、碳化硅、冶金爐渣等堅硬脆性物料和處理鋼筋混凝土等特殊結構物料，為難破碎物料的處理提供了新的途徑。

1 高效顎式破碎機簡介

振動機械是一種應用振動理論進行工作的設備。目前，多種振動機械廣泛應用于各個行業中，創造了巨大的經濟效益，包括機械式振動、電磁式振動以及液壓氣動式振動機械。機械式振動應用的更加廣泛，包括慣性振動和偏心連桿振動，本文介紹的高效振動顎式破碎機就是采用慣性自同步振動理論研制的設備，由偏心塊高速旋轉產生慣性離心力，施加在被破碎物料上實現物料破碎。高效振動顎式破碎機最初是由前蘇聯學者研制成功的。振動破碎從理論上來講是一種高效的破碎方式，此種破碎方式能達到“多碎少磨”的目的，可減少能耗。它具有許多優點：破碎比提高2～3倍，有自保護功能，可在滿負荷情況下啟動及停車，通過調節設備的工作參數，可以滿足不同的產品粒度需求，尤其適用于堅硬難破碎脆性物料的破碎，因而是很有發展前途的新機種。高效振動顎式破碎機采用系統動力自平衡結構，因此對安裝的要求不高，為開創一種移動式、結構輕便、沒有笨重機體的破碎設備提供了一種可能。

根據破碎理論，對于堅硬難破碎物料，利用頻繁撞擊對物料施加巨大的沖擊能量和沖擊力，能達到良好的破碎效果。同時，在振動沖擊工況下，高效振動顎式破碎機部件承受的振動、沖擊劇烈，能量消耗較大。因而，動顎的振動沖擊頻率、振幅、沖擊速度和沖擊能量是高效振動顎式破碎機參數選取的主要依據。另外，強烈的振動沖擊過程對彈簧設計、動顎與激振器的設計和軸承設計均提出較高的要求，如何根據它們各自的受力條件進行合理的設計，也是高效振動顎式破碎機開發中應當解決的重要問題。

由于振動破碎不采用強擠壓的方式，減少了細粉料，減少了有價物質在細粉中的損失，同時使生產中產生的粉塵對環境的污染大大降低。高效振動顎式破碎機的工作機構采用柔性聯接，不是強行破碎，有一定的退讓性，當破碎腔進入不可破碎物體時并不損壞機器。高效振動顎式破碎機能破碎含有鋼筋的大塊混凝土、塊度較大硬度較高的脆性物料等，具有較廣闊的推廣應用空間；隨著用戶對破碎方式的不同需求，對高效振動顎式破碎機的研究將越來越有價值。

2、高效顎式破碎結構和工作原理

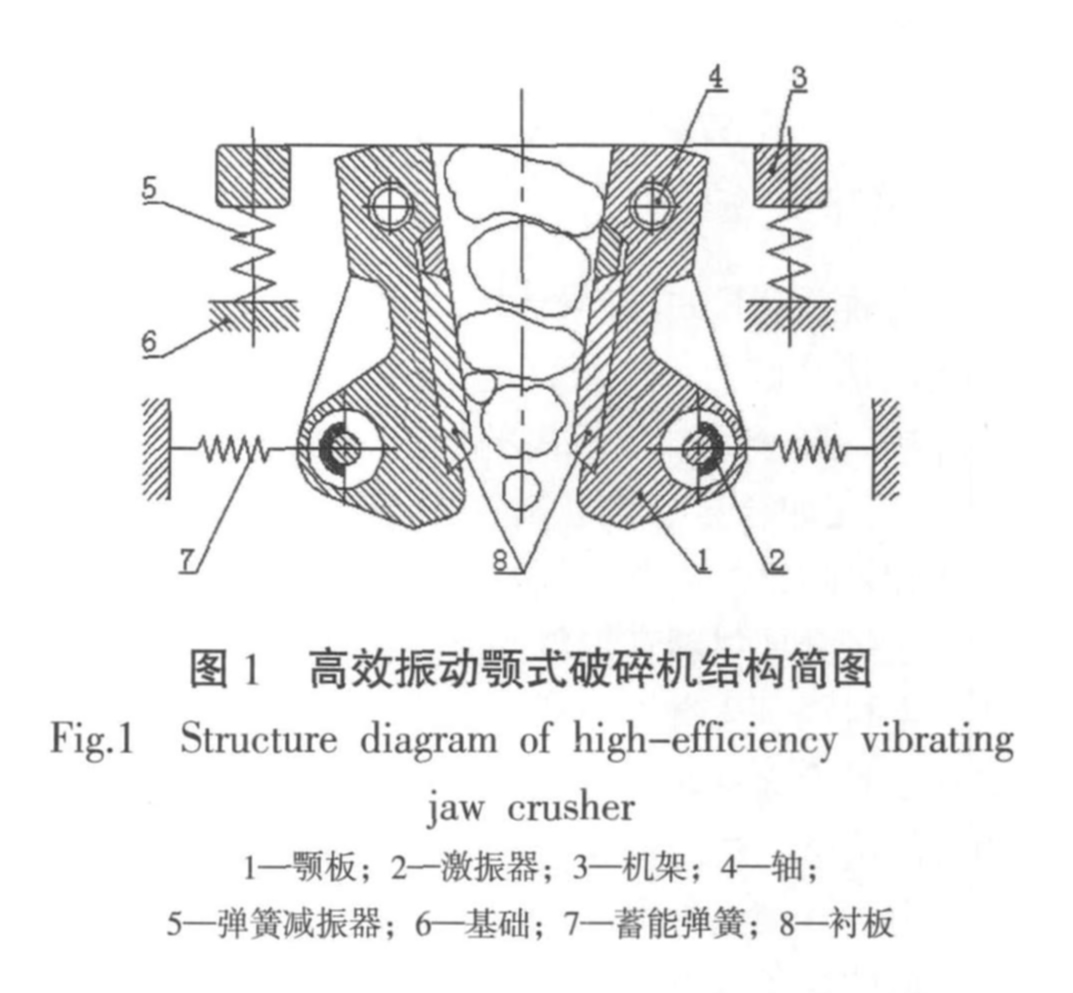

高效振動顎式破碎機的結構簡圖如圖1 所示。這種高效振動顎式破碎機由雙動顎組成，動顎用軸懸掛在軸承上，顎板在軸上擺動。破碎顎板上鑲有襯板，其表面為波浪形，安裝時保證齒峰與齒谷相對，這種表面有助于物料得到有效的破碎并得到高破碎比。軸穿過破碎顎板的中間，軸兩端裝有軸承座。在顎板上安裝激振器，激振器通過電機的彈性聯軸器聯接，彈性聯接可以降低傳到傳動裝置及其軸承上的沖擊負荷。通過設計實現兩個激振器相向旋轉并實現自同步，使振動與沖擊載荷在破碎機內部閉合，減少振動向基礎的傳遞。破碎機安裝在彈性減振器上，通過減振器固定在機架上。兩個動顎分別安裝一組蓄能彈簧，蓄能彈簧可以存儲動顎擺動過程中兩動顎相向離開時的非破碎能，積聚的彈性勢能可以在隨后的破碎過程中加速兩動顎靠近，轉化為破碎能，有助于顎板以更高的速度沖擊物料從而提高破碎效果，充分利用了激振器產生的能量，這也是高效振動顎式破碎機的設計特色之一。

實際生產中，高效振動顎式破碎機可以調整到各種工作頻率狀態，以消除共振的干擾。它可以改變不平衡錘的靜力矩，顎板的振動頻率以及排料口尺寸等，從而滿足用戶對于不同物料的破碎需求，有助于該設備在各個行業中的應用和推廣。

在一般的脆硬物料里，都含有一定數量的晶格缺陷，振動破碎是通過施加一定的力對物料進行多次打擊，使物料沿晶格缺陷處逐漸裂開并被破碎，這樣既降低了能量的消耗，又可減少過粉碎，還可降低機體的受力，延長機器壽命。高效振動顎式破碎機的兩個動顎由兩個電機驅動，兩個電機反向旋轉并分別通過彈性聯接裝置帶動激振器轉動，產生同步相向的激振力，由此引起高頻振動，帶動顎板對破碎腔內的物料施加高頻脈動振動力，在顎板對物料的反復沖擊作用下實現對堅硬物料的破碎。

高效振動顎式破碎機的機體是懸掛在由彈簧支承的機架上，破碎機機體內部是動力學平衡的，在工作時振動和沖擊載荷在破碎機構內部是閉合的，可以極大地降低振動向基礎的傳遞，少量振動由減振彈簧吸收，因此無需龐大牢固的設備基礎，從而減少了基建投資。
