復擺型顎式破碎機

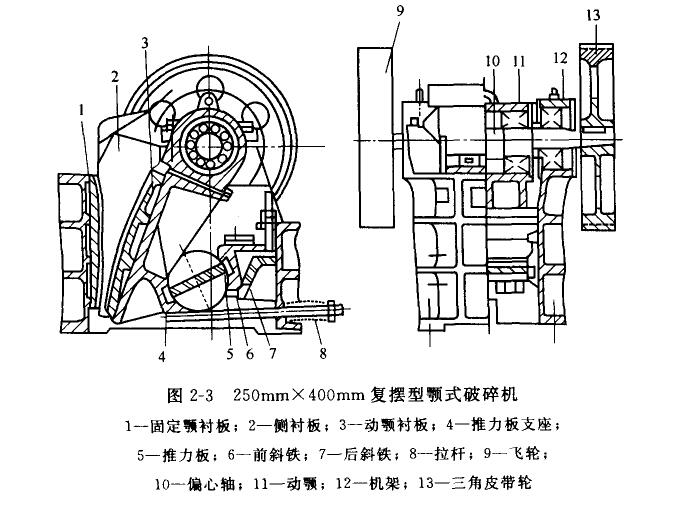

    與簡擺測顎式破碎機相比，復雜擺動型(復擺型)顎式破碎機減少了連桿、后推力板及動顎心軸等部件，使機構簡化。由于運動軌跡不是以動顎心軸為中心的往復擺動，而是很復雜的軌跡、因此稱為復擺型顎式破碎機。復擺型顆式破碎機(圖2—3)的動顎ll通過滾子軸承固定于偏心軸10上，下端由報力板5支承，當電動機通過三角皮帶輪13帶動偏心鉑轉動時，動顎即時而向固定顎方向運動，時而遠離固定顎運動，在破碎腔的物料即遭受破碎并陸續向下徘送。動顎下端凹槽內有推力板支座4。推力板的前端支撐在支座內，后端支承在前斜鐵6的支座內。前斜鐵卡在機架兩個側壁的導槽內，可以左右移動。后斜鐵7通過與其相連的螺母可以上下調節。設后斜鐵向上運動，由于斜面關系前斜鐵即被推向左方運動，排料口寬度變小。反之，設后斜鐵向下運動，排料口寬度變大。前斜鐵和后斜鐵是排料口寬度的調節裝置。動顎襯板、固定顎襯板、側襯板、拉桿、彈簧、飛輪等，都與簡擺型顎式破碎機相似，這里不重述。由圖2—3可見，動顎與機架上的軸承是滾動軸承，摩擦小，起動方便，潤滑較簡單。

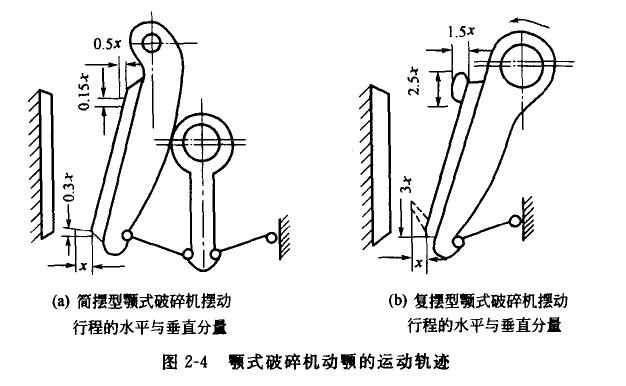

    顎式破碎機動顎的運動軌跡示于圖2—4。在簡擺型顆式破碎機中，動顎以心軸為中心而擺動一段圓弧，其下端的擺動行程較大，上端較小。擺動行程可分為水平的與垂直的兩個分量，視機構的幾何關系而定，其比例大致如圖2—4(a)所示。復擺型顎式破碎機的運動軌跡較為復雜，動顎上端的運動軌跡近似為圓形，下端的運動軌跡近似為橢圓形。其行程的水平與垂直分量的比例大致如圖2—4(b)所示。簡擺型與復擺型顎式破碎機動顎運動的另一個區別，就是在簡擺型中，動顎上端與下端同時靠近固定顎或遠離固定顎，即動顎上端與下端的運動是同步的；而在復擺型中，動顎上端與下端的運動是異步的，例如，當動頤上端朝向固定顎運動，下端卻向相反于固定顎的方向運動。換句話說，在某些時刻，動顎上端正在破碎物料，下端卻正在排出物料，或反之。

    顎式破碎機靠動顎的運動進行工作，因此，動顎的運動軌跡對破碎效果有較大的影響。簡擺型動顎上端的行程小于下端的，上端行程小對于破碎某些粒度及韌性較大的物料是不利的，甚至不足以滿足破碎大塊給料所需要的壓縮量，但下端行程較大卻有利于徘料通暢。除此以外，簡擺型動顆的垂直行程較小，因此動頤襯板的磨損也較小。

    復擺型顆式破碎機動顎在上端及下端的運動不同步．交替進行壓碎及排料，因而功率消耗均勻。動碩的垂直行程相對地較大，這對于排料、特別是排出強性及潮濕物料有利，但垂直行程較大導致襯板的磨損加劇。

    復擺型顎式破碎機推力板的方向可以向上傾斜或向下傾斜，當推力板的方向向上傾斜時，在誹料端附近，動顎閉合時有一向上運動的分量、此分量使油斗與襯板之間產生較大的摩擦，特別是當排料口寬度較小時，特產生過粉碎。而當推力板的方向向下傾斜時，動顎閉合時在排料端附近有一向下的運動分量，有利于加速物料排出，提高產量，減少過粉碎。
