高速旋轉破碎機

高速旋轉破碎機

高速旋轉破碎機根據旋轉軸的設置方向分為立式和臥式兩大類(見圖3—2—3)。

在高速旋轉的軸上安裝錘(或錘形物)，利用錘(或錘形物)與固定在外完上的沖擊板或固定刀，將進入的垃圾進行沖擊或剪斷來進行破碎的。

由于是用錘來沖擊，所以適合于處理硬且脆的物件(如較大的金屬塊、水泥塊)，而不適合于處理軟的物質、延性物(如墊子、纖維制品、塑料等)。由于這種類型的破碎機可以大型化，并且可以連續結料，所以適用于較大規模的垃圾焚燒廠。

高速旋轉破碎機也有不利的一面，由于其高速旋轉以及破碎時的沖擊．可能使垃圾與錘之間產生火花，甚至?xí)�發生火災或爆炸。另外，也會產生較多的振動、噪聲和灰塵。

1．臥式旋轉破碎機

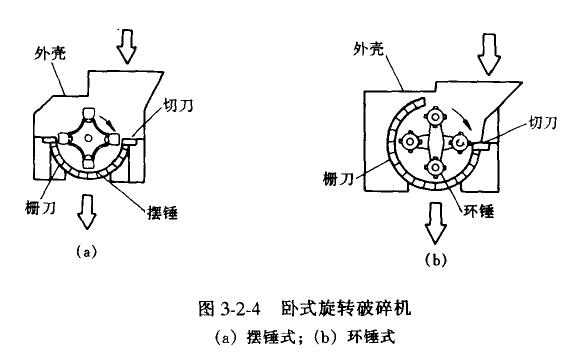

臥式旋轉破碎機分為擺錘式和環錘式兩種(見圖3—2—4)。

臥式旋轉破碎機可以通過調節沖步板、固定刀、篩等裝置的位置或間隔來調節破碎粒度，也可以通過移動外殼來進行機內維修等維修保養作業。

(1)擺錘式  在旋轉軸安裝2個或4個一組的擺動錘，當袖旋轉時．錘向外張開并撞擊垃圾。當錘撞擊垃圾時，錘本身也向后回縮，以緩和其沖擊力。外殼上安裝切刀、柵刀等固定刀來增加剪斷作用，以加強破碎效果。

(2)環錘式  環錘式基本結構類似于擺錘式，破碎作用也一樣，只是用環錘代替擺錘。環錘安裝在旋轉袖的安裝臂頂端的錘軸上，開錘可以繞錘軸轉動。環錘內徑與錘軸之間有一定的間隙，當環錘撞擊到垃圾時，錘本身也回避，以緩和其沖擊力。由于環錘可以轉動，可以也可以放過垃圾，以緩解撞擊力。

2．立式旋轉破碎機

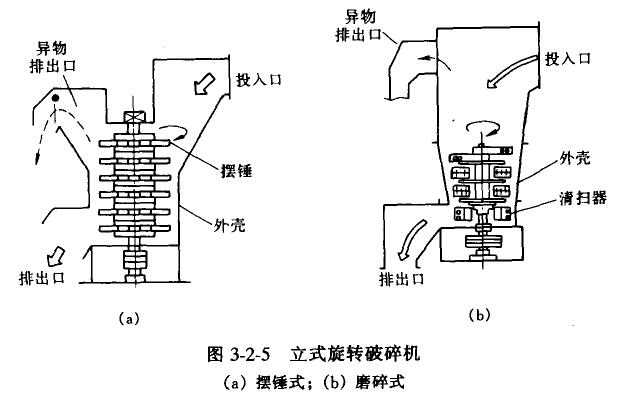

立式旋轉破碎機分為擺錘式和磨碎式兩種(見田3—2—5)。

立式旋轉破碎機由于是利用水平方向的沖擊力，所以其振動比臥式小。

(1)擺錘式  在豎向布置的旋轉軸的周?chē)�安裝幾個擺錘，利用離心力使擺錘產生沖擊、剪斷而破碎垃圾。垃圾由上部進入破碎機，通過多段擺錘的撞擊逐漸下落，破碎后從下部排出。難以破碎的垃圾由上部的異常出口排出。

(2)磨碎式  磨碎式基本結構類似于擺錘式，只是用研磨器代替接通，閉磨作用代替撞擊力而進行垃圾破碎。垃圾由上部進入破碎機，首先通過頂部設置的破碎器后逐漸下落，被逐漸磨碎后到達底部通過沼掃設備后被排出。
