顎式破碎機類型與應用

顎式破碎機是由美國人E*W*布雷克(Blake)發明的。自第一臺顎式破碎機問世以來，至今已有140多年的歷史2在此過程中，其結構得到不斷完善。

顎式破碎機類型

顎式破碎機最基本的機型有兩種，即簡擺顎式破碎機和復擺顎式破碎機。圖2—1所百為簡擺顎式破碎機，其工作原理是：電動機8驅動皮帶7和皮帶輪5，通過偏心袖6使連桿11上下運動。當連桿上升時，肘板10、12之間的夾角變大，從而推動動顎板3向固完顎板1接近，與此同時物料2被壓碎；當連桿下行時，肘板10、12之間的夾角變小，動顎板在拉桿彈簧9的作用下離開固定顎板，此時被壓碎的物料從破碎腔排出。隨著電動機連續轉動而破碎機動顎做周期性的壓碎物料。這種破碎機由于動顎是繞懸掛點做簡單擺動，故稱簡擺顎式破碎機。該機是曲柄雙搖桿機構。動顎繞懸掛軸擺動的軌跡為圓弧。

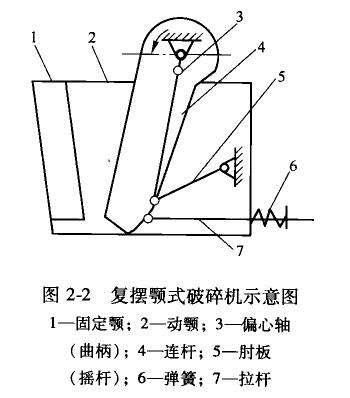

將簡擺破碎機動顎懸掛軸去掉，并將動顎懸掛在偏心軸上，同時去掉前肘板和連桿，便構成復擺顎式破碎機，如圖2—2所示。由于該機動領繞偏心軸轉動的同時，還繞同一中心做擺動，構成一種復雜運動，故稱為復擺顎式破碎機。該機是曲柄連桿機構，動顎運動軌跡為連桿曲線，視為橢圓。

這兩種破碎機比較，前者優點是動顎垂直行程較小，使襯板磨損輕；在工作中，連桿施以較小的力而肘板能產生很大的推力；其缺點是：結構較復雜又比較重．比同規格的破碎機重20％—30％；其次它的動顎運動軌跡不理想，其上部水平行程較小而下部水平行程較大。破碎腔中物料分布是：上腔里料塊較大而下腔里料塊較小，大塊要求有較大的壓碎行程而小塊剛好相反。若滿足大塊物料要求，則排料口水平行程又偏大，不能保證產品粒度。此外，動顎在壓碎物料的過程中，有阻礙排料作用。因此，在相同條件下，它比復擺破碎機生產率低30％左右。隨著滾動軸承質量和耐磨材料耐磨性的提高以及采用現代的設計方法，減輕襯板的磨損等，復擺顆式破碎機基本代替了簡擺顎式破碎機。國內最大規格的有1500 x 2100復擺額式破碎機以及國外有1800 x 2100和2000x3000復擺顎式破碎機。

顎式破碎機應用

由于顎式破碎機結構簡單，制造容易，工作可靠，使用維修方便，所以在冶金、礦山、建材、化工、煤炭等行業得到廣泛應用。在粗碎作業，顎式破碎機主要與旋回破碎機競爭。若能滿足產量要求，一般以選擇顎式破碎機為宜；當產量較大時，再考慮選旋回破碎機。在中、細碎方面，對于產量較小的情況多數是選顎式破碎機。反之，選圓錐破碎機。
